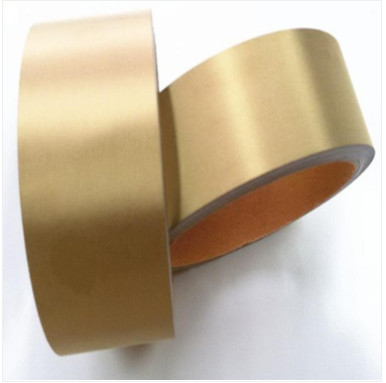

PET 銅箔是一種具有三明治結(jié)構(gòu)的微米級復(fù)合銅箔。PET銅箔是一種復(fù)合銅箔，它具有銅-高分子-銅復(fù)合的三明治結(jié)構(gòu)，首先以PET（聚對苯二甲酸乙二酯）高分子膜作為基材，隨后將金屬銅層以先進(jìn)工藝沉積于 PET 膜的上下兩面。根據(jù)騰勝科技官網(wǎng)，復(fù)合銅箔基礎(chǔ)材料的厚度一般在 3-8μm，之后在基膜兩側(cè)制作一層30-70 納米的金屬層，然后通過增厚的方式將金屬層增厚到1μm或以上，故復(fù)合銅箔的厚度一般在5-10μm，可以用來替代 4.5-9μm 的電解銅箔。PET 銅箔則是以4.5μm的PET為基膜，然后在基膜兩邊各鍍 1μm 的銅，進(jìn)而形成6.5μm 的PET 銅箔。

        這種銅-高分子-銅復(fù)合結(jié)構(gòu)最早應(yīng)用于覆銅板。覆銅板是一種應(yīng)用于電子信息領(lǐng)域的復(fù)合材料，由高分子樹脂、增強(qiáng)塑料、銅箔、填充材料等制作而成。樹脂基體作為覆銅板的主要組成部分，能夠顯著影響覆銅板的性能。常用的樹脂基體包括聚環(huán)氧樹脂、聚苯醚、四氟乙烯、雙馬來酰亞胺、氰酸酯、環(huán)氧樹脂等。    鋰電銅箔的特性和質(zhì)量與鋰電池性能密切相關(guān)。鋰電池對鋰電銅箔的物理性能、化學(xué)性能以及表面性能有著較高的要求。其中物理性能包括厚度、厚度均勻性、抗拉強(qiáng)度及伸長率等，化學(xué)性能包括抗氧化性及耐腐蝕性等，表面性能包括表面粗糙度、表面質(zhì)量、孔隙率等。應(yīng)用于鋰電池集流體的 PET 復(fù)合銅箔厚度較小。鋰電銅箔的厚度一般在 8-12μm 之間，厚度越小，越能提高鋰電池的能量密度。此外，厚度均勻性會影響電池容量和一致性?？估瓘?qiáng)度及伸長率會影響負(fù)極制作的成品率、內(nèi)阻和循環(huán)壽命等。另外，銅箔表面會形成一層氧化膜，氧化膜厚度會影響電池內(nèi)阻和電池容量。氧化膜越厚，電池內(nèi)阻越大、容量越低。
