談到開關電源的EMC大多數人可能首先想到加濾波器件、吸收電路、優化layout等措施。但是在汽車電子設計中是可以從開關電源的頻率去設計和考慮的。那么開關電源頻率如何選呢？

1、首先來看一個經典的傅里葉變換的式子：

對應到我們的設計中，F(xiàn)(t)是開關電源的開關頻率與時間的函數，圖1左為開關電源的開關頻率的時域波形，圖1右對應的頻域波形。我們可以發現時域的開關頻率不變，但對應到頻域中卻在各個頻率點上都有不同的幅值。

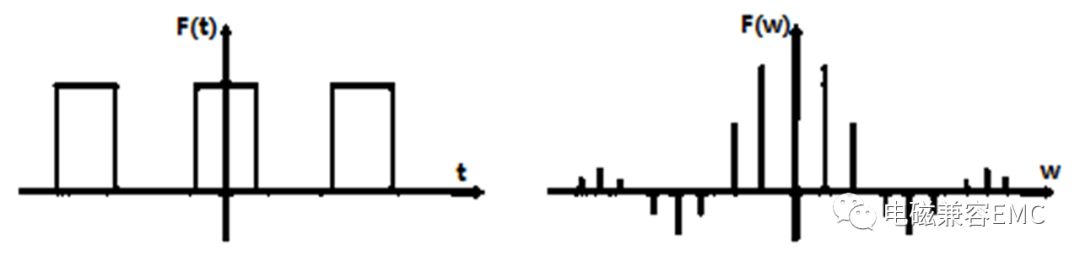

圖1. 傅里葉變換的時域與頻域?qū)?yīng)關系

因?yàn)橹芷谛苑讲ɡ锩娴闹C波是最豐富的，將周期性方波的傅里葉級數分解，詳細見下式子，可以看出方波是由周期性的正弦或余弦基波再加上多次諧波組成的，基波能量更大，而后依次遞減，而且無窮無盡。

2、分析完波形之后，那么如何對應到我們的設計呢？我們工程設計人員講究的是學以致用。圖2是一張某產品GB18655的輻射發射測試結果圖。我們可以發現標準有部分限值是空白的，這部分是標準不要求的（重點哈）！

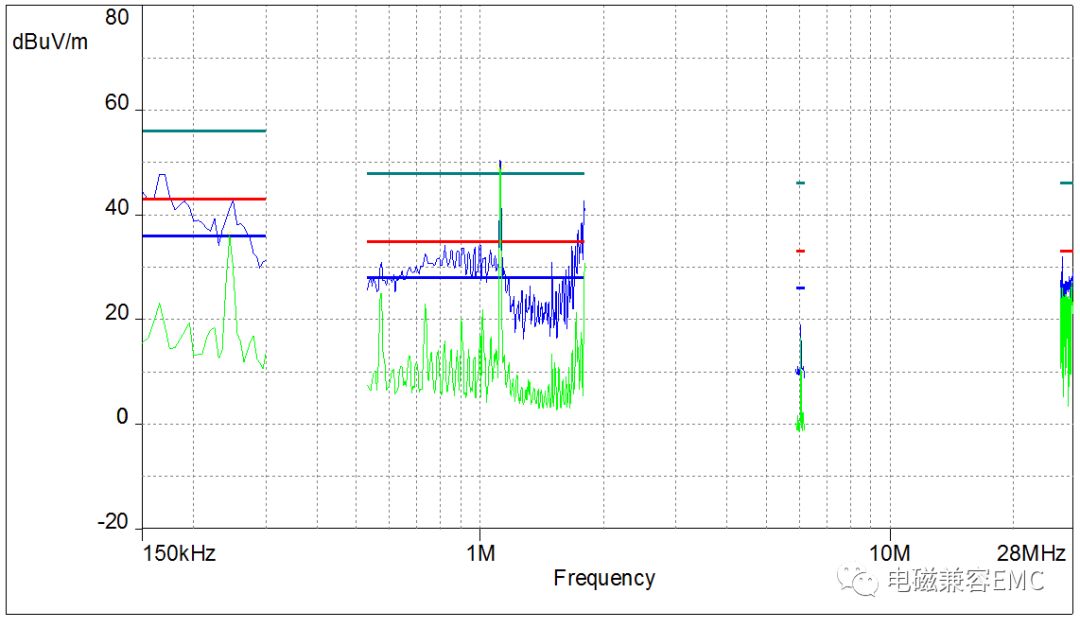

圖2. 某產品GB18655 發射發射測試結果圖

從第一部分我們可以得出的結論是基波的幅值是更大的，那么我們?cè)O(shè)計時就需要把能量更大的基波頻率選取在標準空白的地方，即在0.3M-0.53M、1.8M-5.9M之間。這是效果更好頻率選擇方法，第一步做對之后，剩下的就迎刃而解了。在其他的標準里也可采取同樣的方法避開限值低的地方。（完）

EMC整改小技巧:

一、差模干擾與共模干擾

差模干擾：存在于L-N線之間，電流從L進入，流過整流二極管正極，再流經負載，通過熱地，到整流二極管，再回到N，在這條通路上，有高速開關的大功率器件，有反向恢復時間極短的二極管，這些器件產生的高頻干擾，都會從整條回路流過，從而被接收機檢測到，導致傳導超標。

共模干擾：共模干擾是因?yàn)榇蟮嘏c設備電纜之間存在寄生電容,高頻干擾噪聲會通過該寄生電容，在大地與電纜之間產生共模電流，從而導致共模干擾。

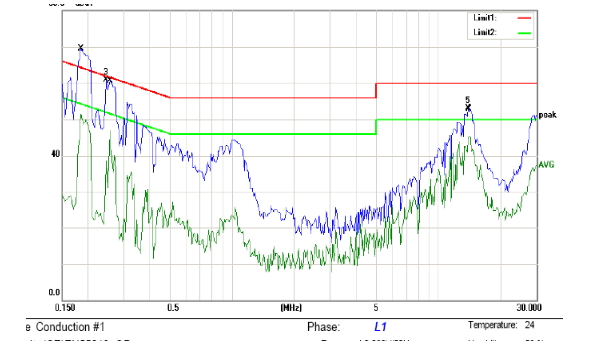

下圖為差模干擾引起的傳導FALL數據，該測試數據前端超標，為差模干擾引起：

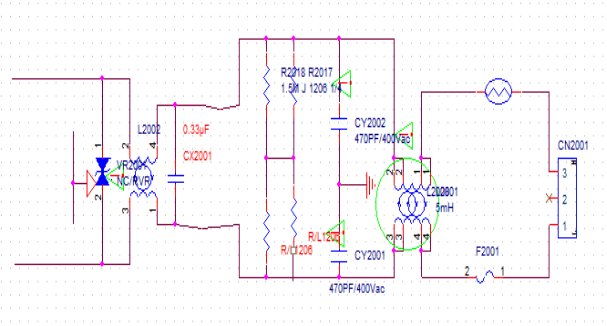

下圖為開關電源EMI原理部分：

圖中CX2001為安規薄膜電容（當電容被擊穿或損壞時，表現為開路）其跨在L線與N線之間，當L-N之間的電流，流經負載時，會將高頻雜波帶到回路當中。此時X電容的作用就是在負載與X電容之間形成一條回路，使的高頻分流，在該回路中消耗掉，而不會進入市電，即通過電容的短路交流電讓干擾有回路不串到外部。
