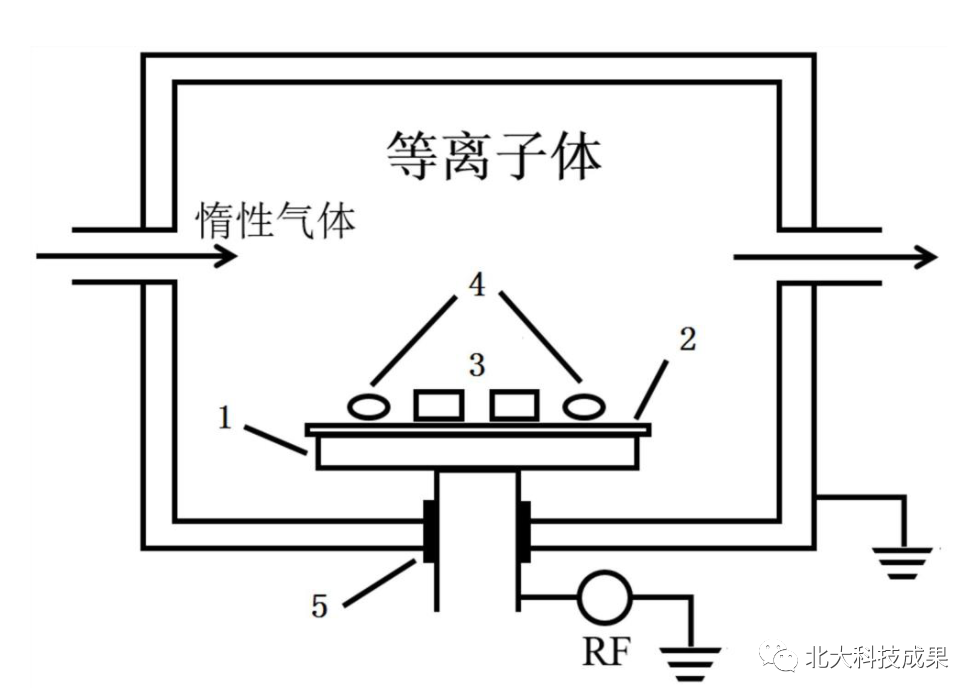

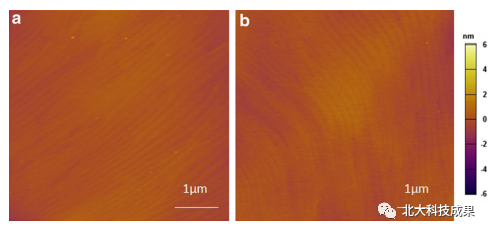

本項目設計開發了一種新的在半導體材料或半成品器件中摻入雜質的方法：在等離子體激勵下非高溫（0-200℃）和無須外加電壓的條件下實現擴散摻雜。依賴于所采用的半導體材料、摻雜雜質和本項摻雜方法的實施條件（時間、溫度和功率等），半導體表面雜質濃度達1018-1021/cm3，摻雜深度在5-100 nm范圍。如須獲得足夠的載流子（電子、空穴），還須對摻雜樣品進行快速退火，退火溫度低于離子注入后的退火溫度。

P2應用范圍

可應用于多種半導體材料、半導體器件和芯片的半成品進行摻雜，如二極管、LED、太陽能電池、集成電路等半導體器件，特別可能適用于第三代半導體等新材料和新器件的摻雜。相較于離子注入和高溫?cái)U(kuò)散等半導體常規摻雜方法，本項目方法是一種相對成本低廉、沒有苛刻要求的新?lián)诫s方法。

P3項目階段

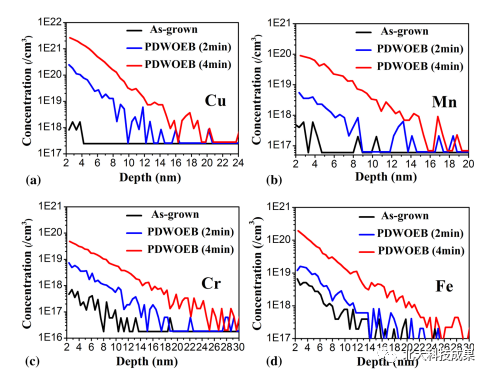

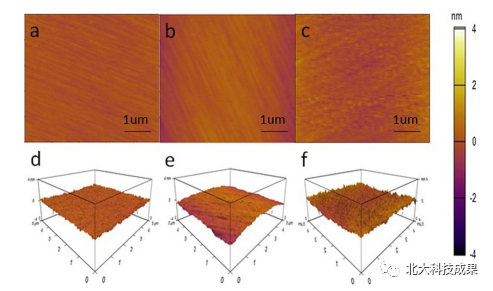

本項目目前處于實驗室小試階段。原來高溫才能擴散的雜質，在等離子體作用下，室溫或比室溫稍高的溫度下雜質就能擴散。如果延長時間，可使擴散距離增加。而增加溫度，則擴散距離的增加更加明顯。對Si，GaN, SiC，GaAs，AlN和氫化非晶Si的多種雜質進行的研究，證明此摻雜方法都適用。在我們的研究中，雜質離子濃度在半導體中的分布都是用二次離子質譜方法測定的（美國Evans公司、天津46研究所與中科院蘇州納米所測定）。

P4知識產權

本研究已先后申請并被授權專利10項，在國際期刊發表論文5篇。后續根據研究和應用的實際可能還會申報專利，對成果進一步保護。
