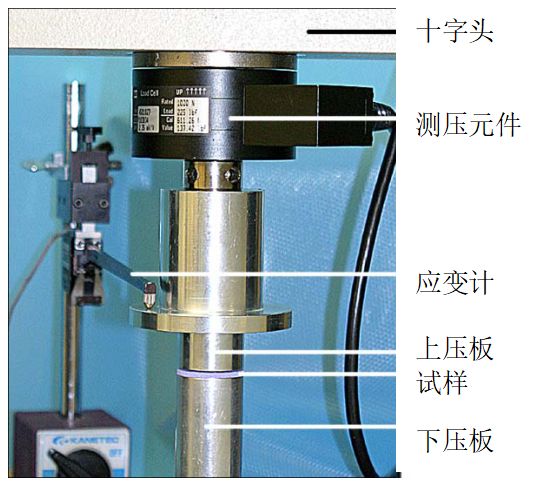

經常會有人來向先進院公司咨詢，詢問如何將廠商提供的特定的導熱墊柔性數據應用于實際系統。導熱墊柔性可通過形變撓度與壓力曲線加以特定化。對于撓度形變曲線如何產生，以及從撓度形變曲線中可以獲得哪些有用信息，人們一直存在著誤解。在某些情況下，這種混淆可能導致選用不佳的導熱界面材料 (TIM)。如果熟悉影響撓度形變曲線的變量，就能知道它們?cè)谙到y(tǒng)中的反應，并借此優化其效能，進而提高熱傳導效率，節約成本并提高生產效率。想要了解如何實現上述目標，更好先從熱阻開始討論。

導熱界面材料TIM是為電子組件提供熱傳導途徑的重要元件。這些元件通過潤濕和置換發熱和散熱部件表面的空氣，與嚙合面上微小的凹凸契合。TIM 在嚙合面上的潤濕和傳熱程度由界面電阻（也稱為“接觸阻抗”）來量化。這種契合度與導熱界面材料的高導熱性相結合，可使熱量快速通過元件之間的物理間隙。量化這種整體傳熱數值就是熱阻。對于導熱系統設計人員來說，組件的熱阻值非常重要，他們必須確保設備產生的熱量能夠得到適當?shù)纳l(fā)，從而防止設備過熱。

應用中TIM的熱阻(Rth)取決于以下三個因素：TIM 導熱系數(k)、應用中的導熱界面材料TIM厚度 (t) 以及兩個界面阻抗（Rint1 和 Rint2）,這兩個阻抗由導熱界面材料TIM與其兩個嚙合面接觸而產生。熱阻的控制等式等式如下：

Rth= (t/ k) + (Rint1 + Rint2)

（等式1）

一般來說，導熱界面材料TIM的導熱系數已是眾所周知。然而，如果需要，也可以根據 ASTM D5470 得出的熱阻與最終厚度關系圖來確定該系數。材料導熱系數根據這條線的反斜率計算得出，單位為W/mK。界面電阻總和隨導熱界面材料TIM和接觸面的性質變化而變化，因此不能作為材料屬性提供。然而，可以通過相同的熱阻和最終厚度關系圖上的y軸截距來確定待測系統的界面電阻。如果材料的厚度為0，則該點即為材料的熱阻值，僅需要測量表面本身，從而將等式1簡化為Rth= (Rint1 + Rint2)。

應用中導熱界面材料TIM的最終厚度是影響整體熱阻的主要因素，特別是對于那些中低熱導率材料。對于特定系統，熱通道的材料熱阻與熱量必須傳遞的距離成正比。為了證明這一點，圖1展示了在給定3種材料的導熱系數k和界面電阻為0.97Ccm2/W 的情況下，最終厚度對總熱阻的影響。這說明，為了高效通過接頭接觸界面?zhèn)鬟f熱量，必須在應用中盡可能地減少導熱界面材料TIM的厚度。如果墊片的導熱系數Tc很低，這一點將尤其重要。
