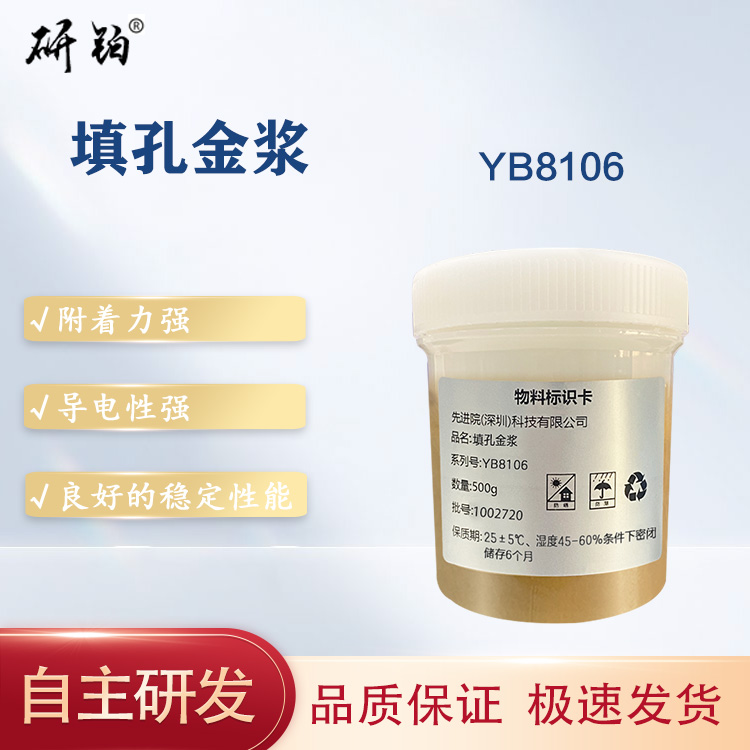

填孔金漿是一種用于填充PCB中的通孔或盲孔的導電材料，以增強電路板的電氣連接性能。這種材料通常由金粉、有機溶劑和粘合劑組成，通過先進的工藝制備而成，廣泛應用于電子制造業中，特別是在高精度和高性能的電路板制造中。


特性

1. 高導電性：填孔金漿具有優異的導電性能，能夠保證電路板中各層之間的良好電氣連接。
2. 良好的焊接性：金漿材料經過固化后，表面光滑平整，易于焊接，提高了焊接可靠性和一致性。
3. 耐腐蝕性：金具有極高的化學穩定性，能夠抵抗酸堿等化學物質的侵蝕，延長電路板的使用壽命。
4. 高可靠性：金漿材料經過準確配比和嚴格的質量控制，能夠在各種環境下保持穩定性能。
5. 易操作性：填孔金漿易于涂布和固化，適合自動化生產線的使用。

產品優勢

1. 多功能性：適用于各種類型的PCB，特別是高密度互連（HDI）電路板和高端電子設備。
2. 高可靠性：在各種復雜環境中仍能保持穩定的性能，可靠性極高。
3. 易于加工：良好的流動性和固化性能，便于填充和固化。

4. 環保：生產工藝環保，符合現代環保標準。


工藝

1. 配方設計：
   • 金粉：選用高純度的金粉作為主要導電成分。
   • 有機溶劑：添加適當?shù)挠袡C(jī)溶劑以調節漿料的流動性。
   • 粘合劑：添加適量的粘合劑以提高漿料的附著力和穩定性。
2. 制備工藝：
   • 混合攪拌：將金粉、有機溶劑和粘合劑按一定比例混合攪拌均勻。
   • 過濾：通過精細過濾去除雜質，確保漿料的純凈度。
   • 分散均勻：采用超聲波分散技術，使金粉均勻分散在漿料中。
3. 應用工藝：
   • 涂布：將制備好的填孔金漿均勻涂布在電路板的通孔或盲孔中。
   • 固化：通過烘箱或固化爐進行熱處理，使金漿固化形成導電層。
   • 檢測：使用專業檢測設備對填孔質量進行檢測，確保導電性能可靠。
