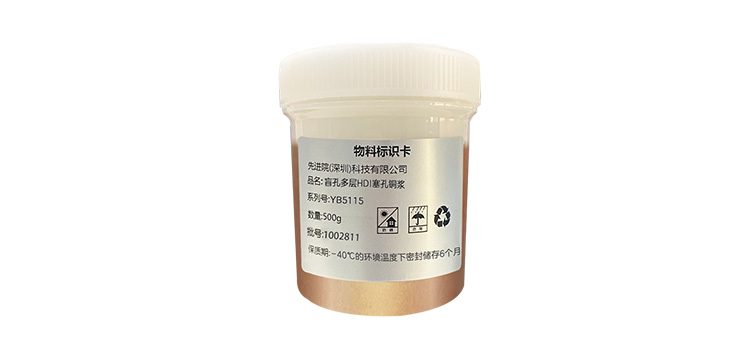

盲孔多層HDI塞孔銅漿是一種專為高性能多層HDI（High Density Interconnect）印制電路板（PCB）制造而設計的高性能導電材料。它采用高品質銅粉與特制樹脂基體相結合，通過精細的攪拌和分散工藝制成。該產品具有優異的導電性、填孔能力和附著力，適用于HDI PCB制造中的盲孔塞孔工藝，確保電路板在復雜結構下的穩定導電性能。

產品特性

1. 高導電性：
   • 銅粉含量高，電阻率低，確保導電層具有出色的導電性能。
   • 適用于高密度連接和高頻信號傳輸應用。
2. 強填孔能力：
   • 產品具有良好的流變性和滲透性，能夠有效地填充微小盲孔。
   • 確保盲孔內的導電銅層連續、完整，提高電路板的電氣性能。
3. 優良的附著力：
   • 樹脂基體與基材之間形成牢固的結合力，確保銅漿在基材上穩定附著。
   • 提高電路板在復雜工藝條件下的可靠性和穩定性。
4. 加工性能：
   • 具有良好的流動性和觸變性，適用于絲網印刷、噴涂等多種加工工藝。
   • 可以準確控制導電層的厚度和位置。
5. 環保無污染：
   • 產品符合環保標準，使用過程中無有害氣體釋放，對環境友好。
   • 適用于綠色制造和可持續發展要求。

產品優勢

1. 提升盲孔質量：
   • 強填孔能力和優良的附著力確保盲孔內的導電層穩定可靠。
   • 有助于提高HDI PCB的電氣性能和機械穩定性。
2. 提高生產效率：
   • 優良的加工性能便于大規模生產和自動化制造，提高生產效率。
   • 減少了工藝過程中的缺陷，有助于降低制造成本。
3. 降低成本：
   • 相較于傳統導電材料，盲孔多層HDI塞孔銅漿具有成本優勢。
   • 有助于降低HDI PCB的整體制造成本。
4. 增強產品可靠性：
   • 高導電性和強填孔能力確保盲孔塞孔質量穩定可靠，提高電路板的使用壽命和市場競爭力。
