環氧樹脂、添加劑與溶劑混合反應的撓性覆銅板（FCCL）

時間：2022-04-21瀏覽次數：2069

產品介紹

由環氧樹脂、添加劑與溶劑混合反應，合成接著劑，經過高精密涂布機將接著劑涂布在PI上，經過氣浮式烘箱除去溶劑，經一定溫度、壓力與銅箔壓合，再經高溫熟化后成為有膠單面FCCL產品；有膠雙面FCCL產品則是在PI的另一面再涂上接著劑再壓一層銅箔熟化而成。

有膠單雙面產品（電解、壓延）具有優良的耐熱性、耐化學性和電性能，可滿足市場不同厚度、超高剝離強度、超低尺寸穩定性的特殊要求。不含鹵素，阻燃性達到UL94 V-0級。滿足RoHS指令要求，不含鉛、汞、鎘、六價鉻、多溴聯苯、多溴聯苯醚等。

產品應用

撓性覆銅板（FCCL）是撓性印制電路板（FPC）最主要的原材料，具有輕、薄和可撓性特點。通過蝕刻線路，留下線路圖形，起到導通和傳輸信號作用。終端產品應用在LED燈帶、天線板、連接排線、馬達線、電子元件連接線等其它線徑較寬電路產品中。

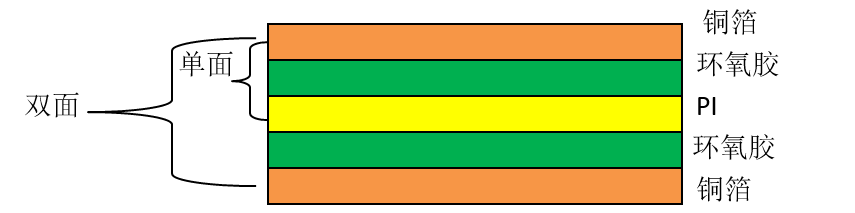

產品結構


檢測

項目

檢測項目

產品特性

檢測依據

外觀

PI面

外觀表面平整，無壓痕、氣泡、異物、凹凸、刮傷、毛刺、針孔、皺褶、分層；無麻點、斑點、變色等、變形。

YB Spec

銅箔面

銅箔表面平滑，光澤均勻，無氧化、變色。

YB Spec

性能

體積電阻率

≥1.0 * 1013Ω. Cm

IPC-TM-650 2.5.17

表面電阻系數

≥1.0 * 1010Ω

IPC-TM-650 2.5.17

剝離強度

室         溫：≥0.8N/mm　

IPC-TM-650 2.4.9

浸   錫   后：≥0.6N/mm　

IPC-TM-650 2.4.9

尺寸安定性（蝕刻）

MD≤±0.15%

IPC-TM-650 2.2.4

尺寸安定性（烘烤）

TD ≤±0.15%

IPC-TM-650 2.4.9

耐離子遷移

≥1.0 * 107Ω

EIA JESD22-A110-A

卷曲

≤20mm

IPC-TM-650 2.4.9

快壓后外觀

外觀無色差，異色，起泡等

YTH Spec

蝕刻烘烤后外觀

PI面無變色發黑

YTH Spec

焊錫耐熱性

上錫面積95%，無分層、起泡

IPC-TM-650 2.4.13

可蝕刻性

蝕刻后無殘銅

IPC-TM-650 2.3.7.1

吸濕性

≤2.0%

IPC-TM-650 2.6.2

介電常數

≤4.0

IPC-TM-650 2.5.5.3

消耗因數

≤0.04

IPC-TM-650 2.5.5.3

耐藥品性

HCl 2mol/L,浸漬 10min,剝離強度下降率≤20%

IPC-TM-650 2.3.2

NaOH 2mol/L,浸漬 10min,剝離強度下降率≤20%

IPC-TM-650 2.4.9

異丙醇 2mol/L,浸漬 10min,剝離強度下降率≤20%

IPC-TM-650 2.4.9

安全

阻燃性-94(VTM-0)

UL-94

環保RoHS

委外

SVHC

委外

無鹵

委外
