電阻也會有靜電能力？電阻會被靜電打壞嗎？很多人可能報有疑問，本文拋磚引玉的介紹一下電阻的靜電能力。

在日常設計中我們很關注半導體器件的靜電防護設計，但很少關注電阻是否需要靜電防護，以及電阻是否也會被靜電打壞而失效。答案是肯定的，不然本文也就沒有意義了。

靜電有三種模型HDM：人體模型；MM：機器模型；CDM：器件放電模型。本文為分析方便，只選取人體模型作為研究，以下是人體模型的靜電放電模型和放電波形（參考ISO10605）。

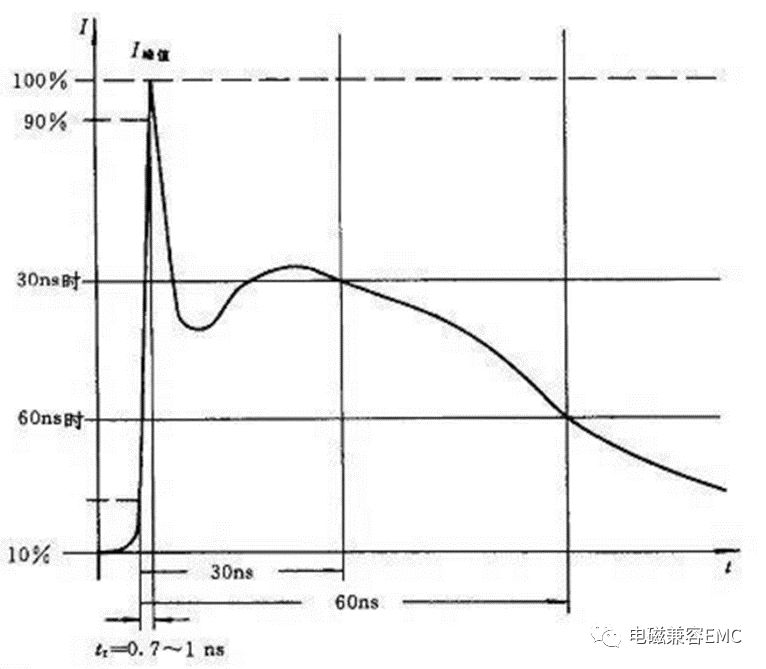

圖1.人體模型及放電波形

首先我們來定義一下何為失效，電阻的失效模式有開路、短路、漂移三種，只要出現任意一種則鑒定為失效，特別是漂移超過規格標定即失效。

首先來確定電阻的幾個重要參數：電壓、電流、額定功率及脈沖功率。前三個我想不必贅述，重點說一下脈沖功率，以下圖2是一款0603電阻的脈沖功率參數，單脈沖與重復脈沖功率。

以±8kV的人體模型為例：靜電放電時間在ns級別，具體參考圖1。而下圖2中電阻的脈沖功率給出的時間參數最小是1us（10-6），差別不是特別大，在此可近視的取電阻能承受的脈沖功率為額定功率的70-90倍。（注：不同工藝的電阻不一樣，在此處是針對性的具體分析）

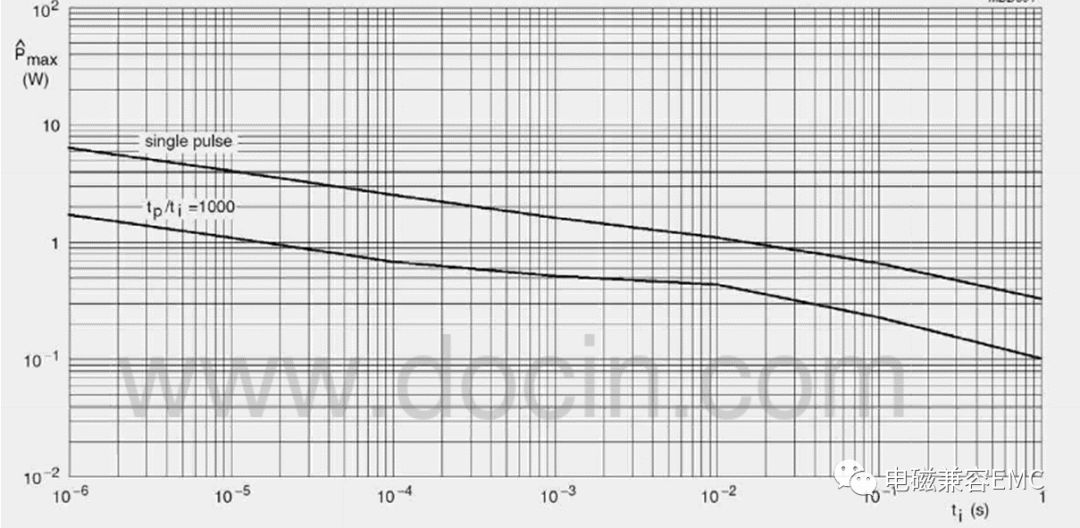

圖2.0603電阻的脈沖功率

假設端口的電阻為10K到地，則電阻實際承受的脈沖功率為：

Pesd=8000V*8000V/10K=6400W >> 90*PR=9W

則電阻有失效風險,典型的失效是電阻會漂移。所以不要以為電阻放端口可以無憂，但其實風險很大，設計時需要注意并加上一定的防護措施。應該保證電阻的脈沖功率能夠承受更高的靜電放電功率。

EMC整改小技巧:

一、差模干擾與共模干擾

差模干擾：存在于L-N線之間，電流從L進入，流過整流二極管正極，再流經負載，通過熱地，到整流二極管，再回到N，在這條通路上，有高速開關的大功率器件，有反向恢復時間極短的二極管，這些器件產生的高頻干擾，都會從整條回路流過，從而被接收機檢測到，導致傳導超標。

共模干擾：共模干擾是因?yàn)榇蟮嘏c設備電纜之間存在寄生電容,高頻干擾噪聲會通過該寄生電容，在大地與電纜之間產生共模電流，從而導致共模干擾。

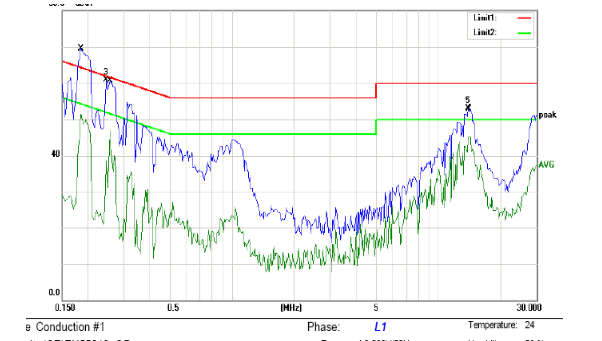

下圖為差模干擾引起的傳導FALL數據，該測試數據前端超標，為差模干擾引起：

下圖為開關電源EMI原理部分：

圖中CX2001為安規薄膜電容（當電容被擊穿或損壞時，表現為開路）其跨在L線與N線之間，當L-N之間的電流，流經負載時，會將高頻雜波帶到回路當中。此時X電容的作用就是在負載與X電容之間形成一條回路，使的高頻分流，在該回路中消耗掉，而不會進入市電，即通過電容的短路交流電讓干擾有回路不串到外部。

對差模干擾的整改對策：

1. 增大X電容容值

2. 增大共模電感感量，利用其漏感，抑制差模噪聲（因?yàn)楣材ｋ姼袔追N繞線方式，雙線并繞或雙線分開繞制，不管哪種繞法，由于繞制不緊密，線長等的差異，肯定會出現漏磁現象，即一邊線圈產生的磁力線不能完全通過另一線圈，這使得L-N線之間有感應電動勢，相當于在L-N之間串聯了一個電感）

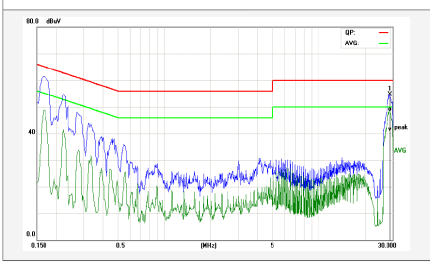

下圖為共模干擾測試FALL數據：

電源線纜與大地之間的寄生電容，使得共模干擾有了回路，干擾噪聲通過該電容，流向大地，在LISN-線纜-寄生電容-地之間形成共模干擾電流，從而被接收機檢測到，導致傳導超標（這也可以解釋為什么有的主板傳導測試時，不接地通過，一夾地線就超標。USB模式下不接地時，電流回路只能通過L-二極管-負載-熱地-二極管-N,共模電流不能回到LISN，LISN檢測到的噪聲較小，而當主板的冷地與大地直接相連時，線纜與大地之間有了回路，此時若共模噪聲未被前端LC濾波電路吸收的話，就會導致傳導超標）

對共模干擾的整改對策：

1. 加大共模電感感量

2. 調整L-GND，N-GND上的LC濾波器，濾掉共模噪聲

3. 主板盡可能接地，減小對地阻抗，從而減小線纜與大地的寄生電容。

二、產品電磁兼容騷擾源有：

1、設備開關電源的開關回路：騷擾源主頻幾十kHz到百余kHz，高次諧波可延伸到數十MHz。

 2、設備直流電源的整流回路：工頻線性電源工頻整流噪聲頻率上限可延伸到數百kHz；開關電源高頻整流噪聲頻率上限可延伸到數十MHz。

 3、電動設備直流電機的電刷噪聲：噪聲頻率上限可延伸到數百M(fèi)Hz。

 4、電動設備交流電機的運行噪聲：高次諧波可延伸到數十MHz。

 5、變頻調速電路的騷擾發射：開關調速回路騷擾源頻率從幾十kHz到幾十MHz。

 6、設備運行狀態切換的開關噪聲：由機械或電子開關動作產生的噪聲頻率上限可延伸到數百M(fèi)Hz。

7、智能控制設備的晶振及數字電路電磁騷擾：騷擾源主頻幾十kHz到幾十MHz，高次諧波可延伸到數百M(fèi)Hz。

8、微波設備的微波泄漏：騷擾源主頻數GHz。

 9、電磁感應加熱設備的電磁騷擾發射：騷擾源主頻幾十kHz，高次諧波可延伸到數十MHz。

 10電視電聲接收設備的高頻調諧回路的本振及其諧波：騷擾源主頻數十MHz到數百M(fèi)Hz，高次諧波可延伸到數GHz。

11、信息技術設備及各類自動控制設備的數字處理電路：騷擾源主頻數十MHz到數百M(fèi)Hz（經內部倍頻主頻可達數GHz），高次諧波可延伸到十幾GHz。
