1  高頻高速覆銅板市場的新格局

以低信號傳送損失為最重要特性的高頻高速覆銅板，是射頻/微波電路用 CCL( 一般簡稱 “高頻 CCL”)和高速數字電路用 CCL（一般簡稱“高速 CCL”）的統稱。

2020 年，全球剛性高頻高速覆銅板的市場規模，以銷售額為計是 28.86 億美元（據 Prismark 統計，下同），年增長率為 17.0%，占當年全球剛性覆銅板總額的 22.4%；以銷售面 積為計是 89.9 百萬平方米，年增長率為 20.0%[1]。

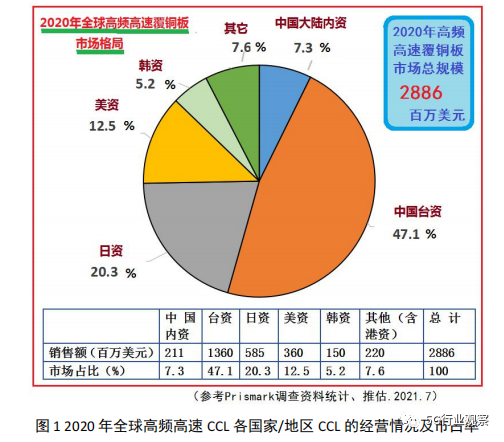

2020 年，全球剛性高頻高速覆銅板的市場格局(主要國家/地區高頻高速覆銅板生產企業 市場占有率)（見圖 1），發生了較大的演變。2020 年它的市場新格局新特點為：臺資企業市 占率大增，近于實現占全球此類 CCL 市場的半壁江山。

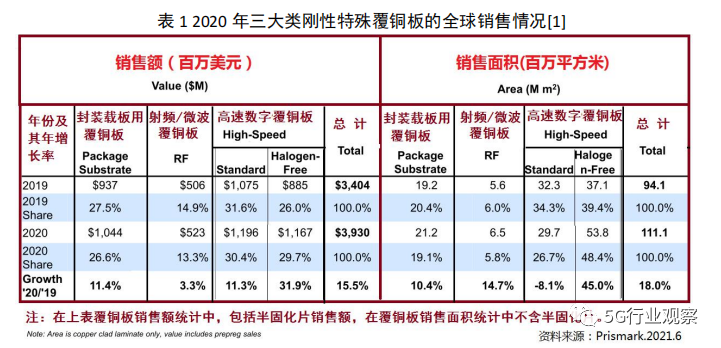

Prismark 在 2021 年 6 月發布的全球覆銅板經營情況的調查報告[1]中，首次統計、公布 了 2020 年三大類剛性特殊覆銅板的全球整體及主要廠家銷售數據（見表 1）。所提及剛性特 殊覆銅板，包括 IC 封裝載板用 CCL，射頻/微波電路用 CCL，以及高速數字電路用 CCL 的三 大類品種。其中，高速 CCL 還劃分為有鹵型（標準型）與無鹵型兩大品種。

從表 1 中，我們可得到：2020 年三大類剛性特殊覆銅板銷售額達到 39.3 億美元。占全 球 2020 年剛性覆銅板銷售額的 30.5%，這個占比，比 2019 年提升了約 3 個百分點。在三大 類剛性特殊覆銅板銷售總額，封裝載板用 CCL 的銷售額占 26.6%（銷售額同比增長 11.4%）， 高頻 CCL 占 13.3%（同比增長 3.3%），高速 CCL 占 60.1%（同比增長 20.6%）。

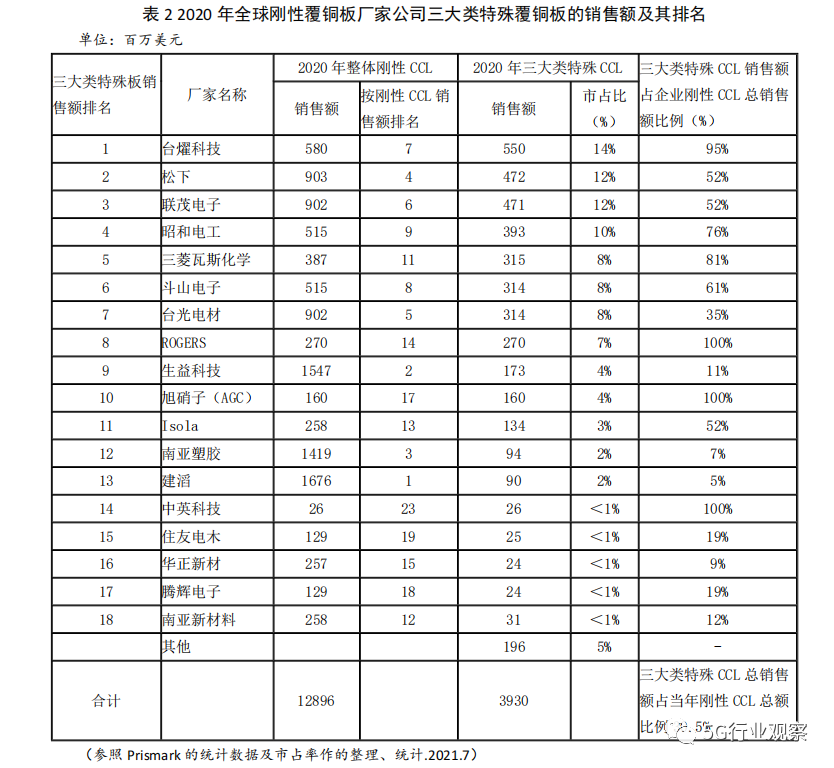

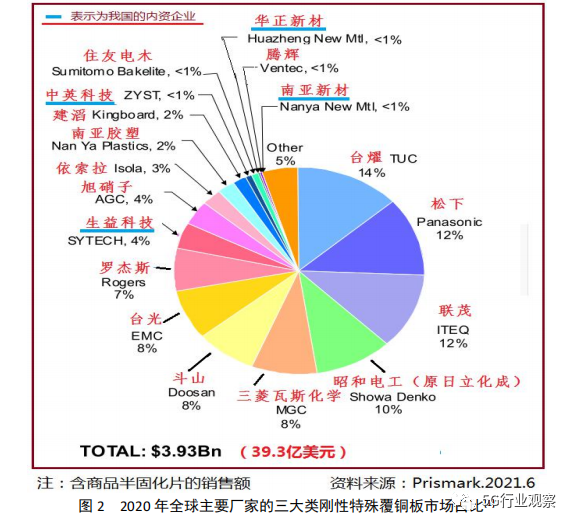

Prismark 的這份報告，還對全球主要 CCL 在三大類剛性特殊覆銅板方面的市場占有率， 作了統計（見圖 2、表 2），很值得我們參考。

據 Prismark 的統計，2020 年有一定規模生產剛性三大類特殊覆銅板的企業，在全球共 有 18 家，它們所創的三大類特殊覆銅板銷售額，約占全球此類覆銅板銷售額的 95%。在 2020 年三大類特殊覆銅板銷售額中，臺資企業此三大類基板材料的銷售額占 37%，日資企業占 27%，美資企業占 10%。

其中，我國內資企業有四家企業，登上“全球特殊覆銅板的 18 家生產廠家榜”，四家內 資企業的 2020 年三大類特殊覆銅板銷售額共計為 254 百萬美元，占全球這三大類特殊覆銅 板總銷售額的 6.5%。

在“全球特殊覆銅板的 18 家生產廠家榜”的剛性覆銅板品種綜合性企業（有 15 家）中， 2020 年三大類特殊 CCL 銷售額占本企業剛性 CCL 總銷售額比例很高（達到 50%以上）的廠 家，主要有：臺燿科技（本企業內三大類特殊 CCL 銷售額占總銷售額的 95%）；三菱瓦斯化 學（占 81%）；昭和電工（原為日立化成）（占 76%）；斗山電子（占 61%）；松下（占 52%）；聯茂電子（占 52%）；Isola（占 52%）

從以上統計數據中，我們可明顯看出三點：日美資企業在三大類特殊覆銅板制造領域， 特別是此領域中的高端品種市場，仍保持著強大的競爭優勢；臺資有兩、三家企業在近幾年 的產品結構調整上，取得長足的進展，為此也已具備了很大的三大類特殊 CCL 市占率，以及很強的市場競爭實力；我國內資三家綜合性覆銅板企業，在三大類特殊 CCL 市場競爭力方面 的差距，更為凸顯。

2  高頻性覆銅板的市場競爭加劇，太赫茲頻段用基板材料的研發課題提出

在高頻高速覆銅板市場中，2020 年中表現各生產企業間產品競爭最突出的熱點方面， 是高頻性覆銅板市場領域。此章重點討論高頻性覆銅板市場、產品、技術發展的新特點。

2.1 高頻性覆銅板的新品紛紛推出，關鍵性能有明顯提高

當前，5G 基站及網路通信終端（如 76～79GHz 汽車防碰撞雷達等）向著毫米波頻段（30～ 300GHz）快速的發展。這些設備所用的高頻 PCB，越來越依靠它的基板材料端，去克服降低 其信號傳輸損失的難題，開發并提供更多客制化檔次的、還能達到其它重要性能（如多層板 加工性、可靠性、導熱性等）要求的高頻性基板材料。

近一年多來，全球熱固性高頻高速基板材料主要生產廠家在新品開發及市場開拓上，更 多的精力都集中在毫米波電路用基板材料方面的角斗中。例如，2020 年以來 Df≤0.002 等級 的 RF/無線通信用熱固性類覆銅板的市場，不再只是幾家日美廠家（Rogers、松下、Isola 等） 所占據，而中國大陸（生益科技、南亞新材等）、中國臺灣（臺燿、臺光、聯茂、騰輝電子 等）廠家產品，也開始分割到市場一定的份額[2][3]。

在高頻高速覆銅板發展的各階段，它的主流采用的某一類樹脂，總是決定了高頻高速基 板材料技術與市場發展趨勢的最重要因素。當前高頻性覆銅板市場的激烈競爭的背后，是這 類覆銅板的主樹脂開發技術的進步，甚至是跨越作為支撐。

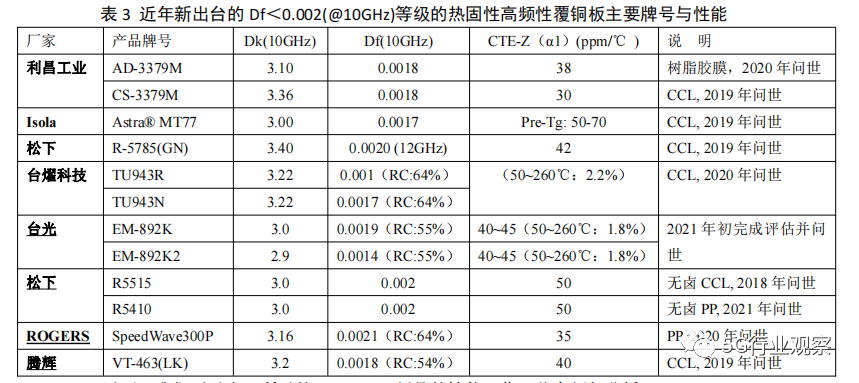

近兩、三年來，Df＜0.002(@10GHz)等級的熱固性高頻性覆銅板，又有多家開發出來， 有的已開始量產。表 3 中列舉的廠家及牌號。

以下，我們再對表 3 所示的 Df＜0.002 新品的性能，作一些介紹與分析。

（1）臺灣工研院專家近期曾發表論文[4]，對臺灣廠近期新出臺的高頻高速覆銅板作了 較高的評價：碳?xì)錁渲惛层~板臺灣島內“有幾間主要的 CCL 廠商，例如：聯茂、臺光電以 及臺燿科技，也都非常積極投入相關材料技術開發。其中以臺燿科技的進度最為超前，目前特性更好的商品為代號TU-943,它在RC=64%、頻率為10GHz下測得的Dk=3.22/Df=0.0015, 特性已經接近 PTFE 的基板?！?

（2）可從表 3 所列產品牌號及 Df 性能值中看出：臺灣的臺光、臺燿、騰輝及美資 Isola 新推出的高頻性基板材料產品，在 Df 的指標值上，已低于松下相對應的產品品種[R-5785(GN)、 R5515/R5410]的 Df 值， 并更加接近所對應同一應用市場的 PTFE 類覆銅板的 Df 指標值。

（3）在表 3 所列的新品，它們鎖定的市場目標是基本共同的。即毫米波頻段應用的、 多層型電路基板。因此，它的 CTE 大?。ㄖ饕?Z 方向 CTE）,也是非常重要的性能,CTE 與加工性好壞有著密切相關。CTE 也成為各廠家間性能水平的競爭重要焦點之一。表 3 中所列一些廠家，在近年出臺的這類新品的 CTE 性上水平得到了較明顯的提高。
