南芯AC-DC專案經理 高建龍先生發表了演講，并以《南芯半導體PD快充屏蔽吸波材料方案介紹》為主題對南芯半導體在氮化鎵合封芯片以及快充領域的產品布局進行了深入的介紹。

南芯半導體在演講上發布了一顆重磅級的核心產品，南芯介紹了氮化鎵器件出現以后，氮化鎵自身的特性，開關速度快，損耗小，在PD快充上得到了應用。

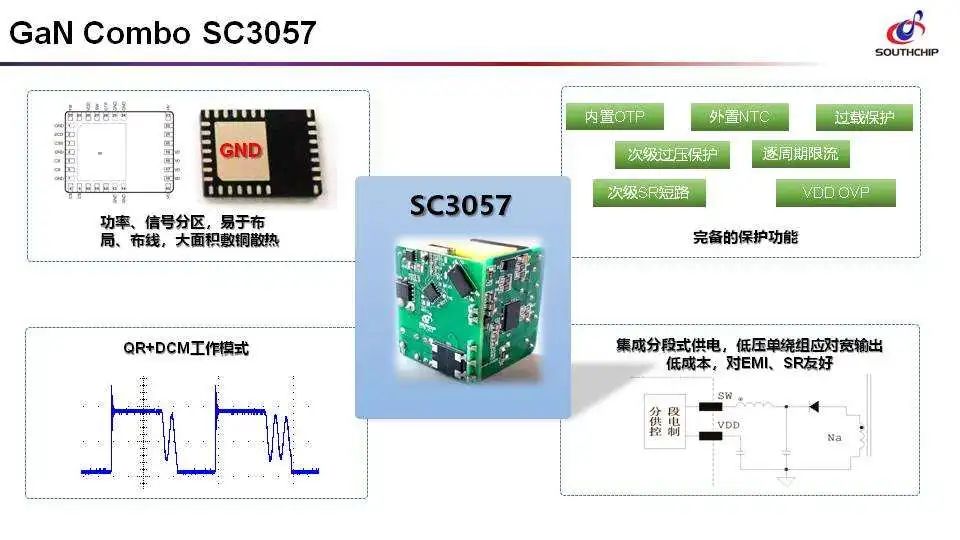

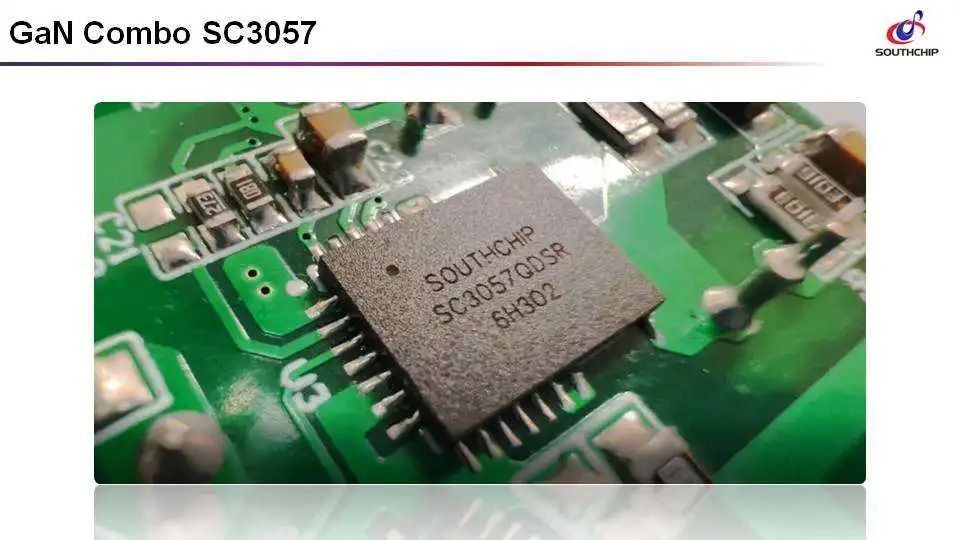

南芯SC3057采用QFN6*8封裝，采用功率和信號分區走線。通過大面積PAD散熱，簡化熱處理。SC3057工作在QR和DCM模式，利于高頻應用并符合氮化鎵特性。同時SC3057具有完備的保護功能，支持內外過熱保護，并支持分段式供電。分段式供電只需單繞組，對EMI和同步整流友好。

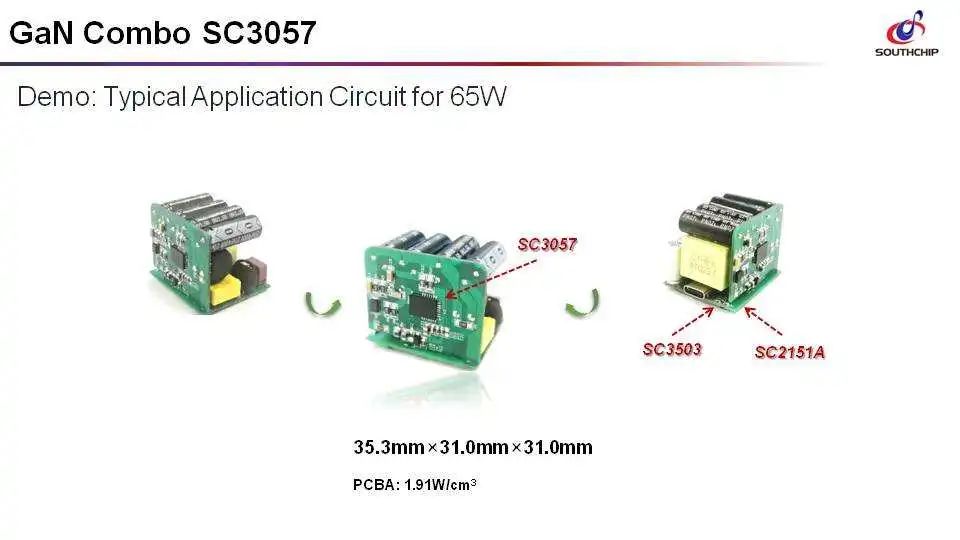

南芯針對SC3057推出了一款65W DEMO，可以看出SC3057的外圍器件非常精簡，無需外部阻容器件和驅動器，外圍元件數量非常少，簡化設計，并提供更大的設計空間。半導體PD快充屏蔽吸波材料

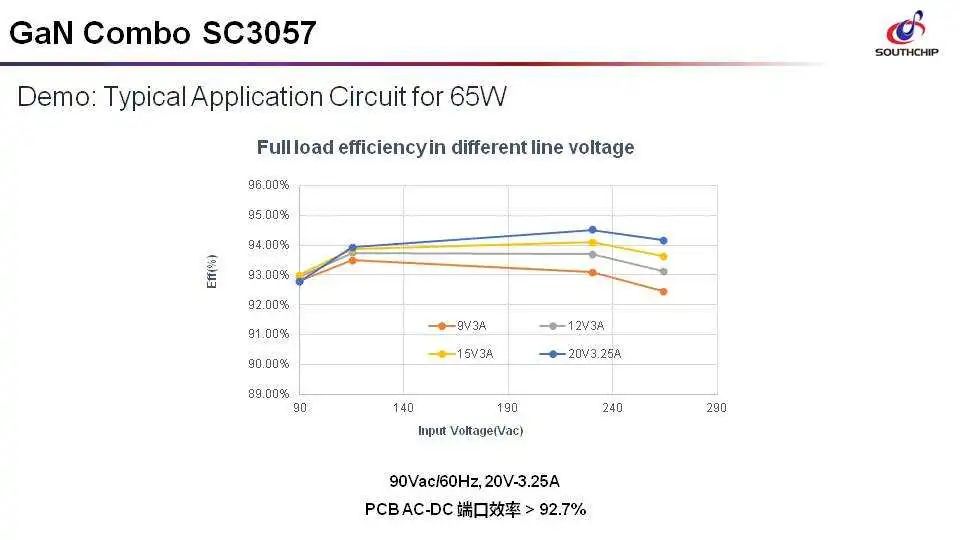

南芯SC3057在90V輸入，20V3.25A滿載輸出轉換效率大于92.7%，220V輸入下轉換效率突破94%。南芯對SC3057進行了特殊的優化，可以輕松通過EMI測試。并且南芯SC3057是在EMI測試通過的情況下突破了94%的效率。

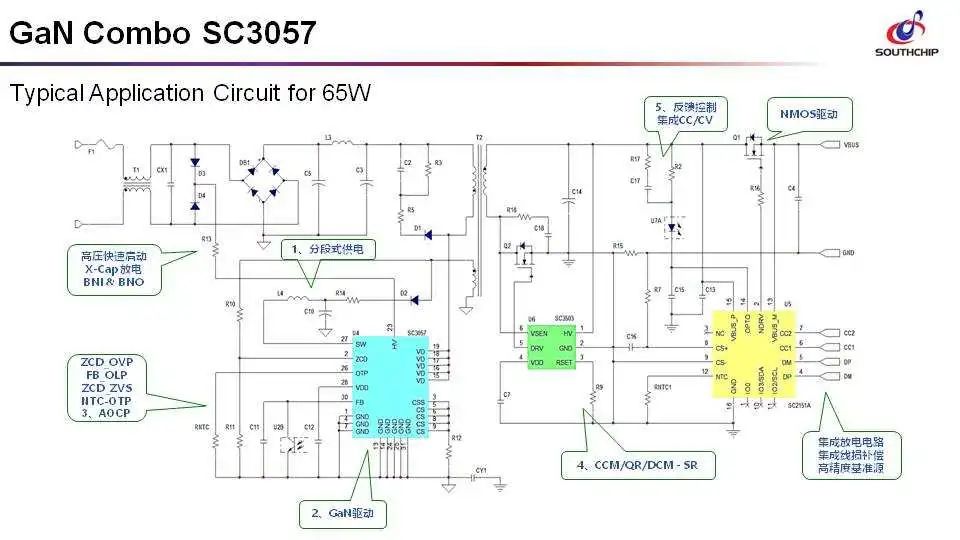

南芯SC3057氮化鎵快充DEMO原理圖，由南芯SC3057氮化鎵合封芯片，南芯SC3503同步整流控制和SC2151A協議芯片組成。DEMO具備高壓?jiǎn)?dòng)、多種原邊保護功能、分段式供電、集成驅動、次級同步整流等。這些特性的詳細介紹有：

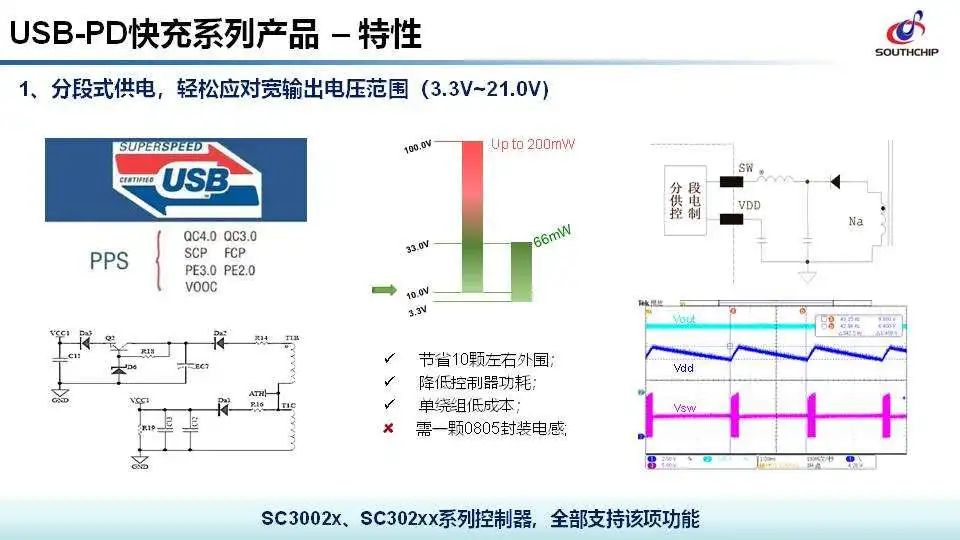

南芯SC3057內部集成分段式供電，滿足USB PD的寬范圍輸出。相比LDO，提高耐壓的方式，南芯集成了分段式供電。通過SW引腳進行輔助繞組輸出電壓檢測，是南芯的專利點。分段式供電相比其他供電方式可以減少外圍元件數量，并降低控制器的功耗，并且只需要單輔助繞組供電，相比其他供電方式只需增添一顆0805封裝的電感。

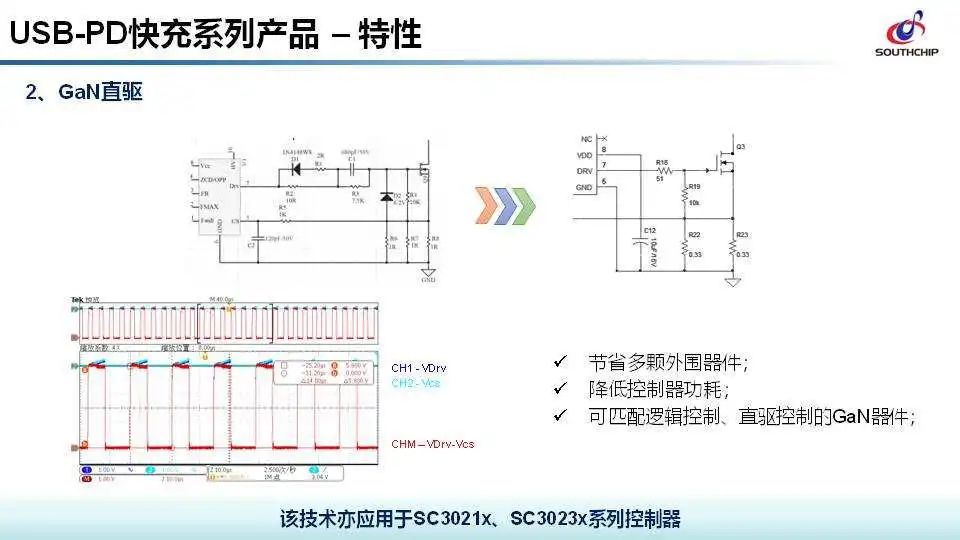

南芯氮化鎵驅動采用差分驅動的技術路線，差分驅動可以消除電流傳感電阻對于氮化鎵器件驅動電壓的影響，可以充分發揮氮化鎵器件特性。南芯通過專有電壓減去電流取樣電阻上的電壓，加在氮化鎵的柵極上。設計經過長期測試，性能及可靠性都有保證。

針對65W以上的單口輸出應用，為了滿足LPS要求，部分應用中需要支持原邊LPS，即原邊恒流保護功能。南芯后續會推出基于SC3057的單口版本料號，支持該項功能。

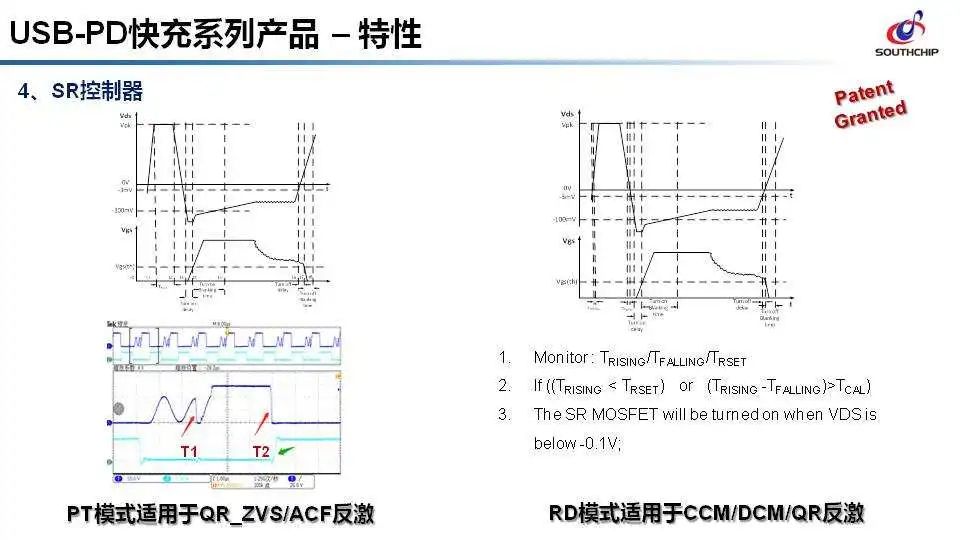

同步整流使用南芯SC3503控制器，SC3503具有雙模式，支持零電壓反激/ACF反激和CCM/DCM/QR反激模式。

南芯SC3503還支持0電壓輸出下的驅動鉗位，支持4A拉電流能力保證同步整流管快速關斷，自動切換8V/6V驅動電壓，并且具有10nS的業界更佳關斷傳輸延時和準確的最小導通時間。

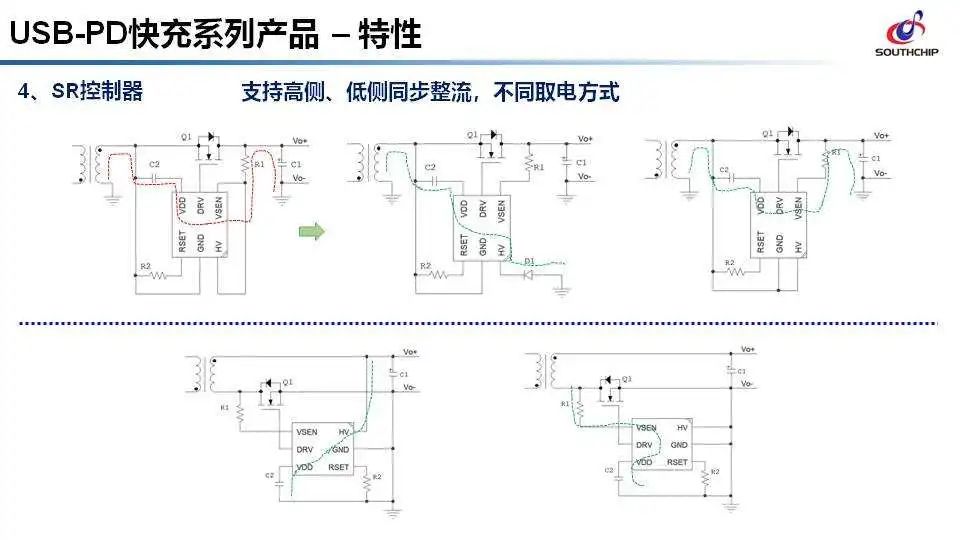

南芯SC3503具有非常靈活的供電方式，支持高側和低側應用，支持多種取電方式。半導體PD快充屏蔽吸波材料氮化鎵充電器等產品中批量應用。
