印刷金漿作為一種集導電性能、加工靈活性與成本優勢于一體的電子材料，自20世紀60年代問世以來，已廣泛應用于電路板、觸摸屏、太陽能電池等關鍵領域。其核心優勢在于通過金屬顆粒（如金、銀、銅等）的分散與印刷工藝，實現高精度電路的低成本制備，同時兼具優異的導電性能和附著穩定性。隨著電子設備向微型化、高頻化、多功能化發展，印刷金漿的技術迭代與應用拓展成為行業關注焦點，而先進院科技憑借在材料配方、工藝創新與場景化解決方案上的深耕，正成為推動這一領域發展的重要力量。

印刷金漿的核心特性與技術演進

印刷金漿的性能取決于其成分與制備工藝。核心成分為金粉（粒徑從納米到微米級）、粘合劑（樹脂或聚合物）、溶劑及功能性添加劑，其中金粉的純度、粒徑分布直接影響導電率與光澤度，而粘合劑與溶劑的配比則決定印刷適性與固化后的附著強度。現代印刷金漿已發展出納米化、多層印刷、低溫?zé)Y(jié)等關鍵技術：納米級金粉可形成更致密的導電通道，多層印刷技術支持復雜電路集成，低溫?zé)Y(jié)（如850℃以下）則適配柔性基材與熱敏器件需求。

在應用場景中，印刷金漿不僅是傳統電路板的“導電血管”，更在高端領域展現潛力。例如，在太陽能電池中，其高透光率與導電率可提升光吸收效率；在生物傳感器中，納米金漿的生物相容性與靈敏度成為檢測精度的關鍵。

先進院科技：以創新產品定義行業標準

作為專注于電子材料與先進工藝的科技企業，先進院科技圍繞印刷金漿的性能優化與場景化需求，推出了多款突破性產品，覆蓋從基礎電子元件到高端精密器件的全鏈條應用：

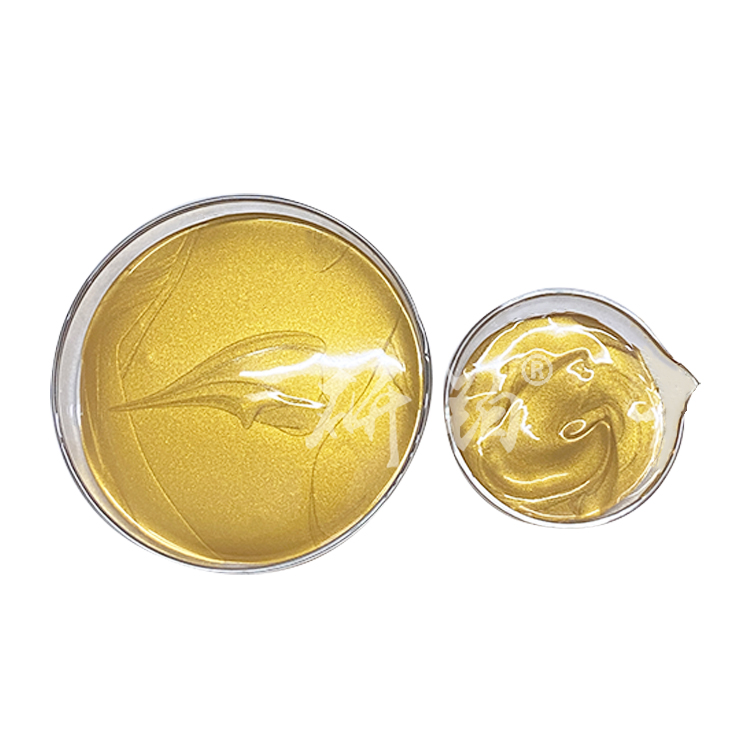

1. 研鉑牌低溫金導體漿料：高端設備的信號穩定之選

專為高端電子設備設計，采用高純度納米金粉與優化載體配方，實現低溫固化（<200℃） 與高導電率（電阻率低至1.8×10??Ω·cm） 的平衡。該產品適用于柔性電路板、可穿戴設備等熱敏基材，其優異的信號傳輸穩定性已在醫療監測設備、微型傳感器中得到驗證，幫助客戶減少30%以上的信號損耗。

2. 填孔金漿：提升封裝密封性與連接可靠性

針對多層陶瓷基板（LTCC）、半導體封裝中的孔洞填充需求，先進院科技的填孔金漿具有卓越的流平性與填孔效果，燒結后膜層致密無孔隙，線分辨率可達20μm以下。在5G射頻器件中，該產品通過提升層間連接強度與信號傳導效率，使器件的高頻響應速度提升15%，同時降低長期使用中的維護成本。

3. 高溫厚膜電路銀鉑漿料：惡劣環境下的穩定性保障

面向航空航天、汽車電子等高溫、高腐蝕場景，先進院科技開發的銀鉑復合漿料可耐受850℃以上燒結溫度，并具備優異的抗老化性能。其制備的電極方阻低至20±5mΩ/□，在發動機傳感器、高溫燃料電池中，能夠在-50℃~300℃的溫度循環中保持穩定導電，大幅提升設備的使用壽命與可靠性。

技術創新驅動行業未來

先進院科技的產品競爭力源于其在材料科學與工藝工程的深度融合。例如，通過金粉表面改性技術，解決納米顆粒團聚問題，提升漿料分散穩定性；采用水相體系替代傳統有機溶劑，推出環保型水性金漿，VOC排放量降低60%，響應全球綠色制造趨勢。此外，公司還提供定制化解決方案，針對客戶的基材特性（如玻璃、PI膜、氧化鋁陶瓷）與工藝需求（絲網印刷、噴墨打?。?，優化漿料粘度、干燥速度等參數，實現“材料-工藝-器件”的全流程適配。

隨著5G通信、新能源、人工智能的快速發展，印刷金漿的應用將向高頻電路、微型儲能、智能感知等領域延伸。先進院科技正通過與高校、科研機構的產學研合作，布局量子點金漿、自修復導電材料等前沿方向，致力于將印刷金漿從“功能材料”升級為“智能系統的核心組件”。

結語

印刷金漿的發展歷程，是電子材料從“基礎功能”向“高性能、多功能、綠色化”演進的縮影。先進院科技以其對市場需求的敏銳洞察與技術創新能力，不僅為行業提供了可靠的產品，更通過材料與工藝的協同優化，推動印刷金漿在高端制造領域的邊界拓展。未來，隨著納米技術與智能制造的深度結合，印刷金漿將在“碳達峰、碳中和”目標下，為電子產業的可持續發展注入更多可能性。
